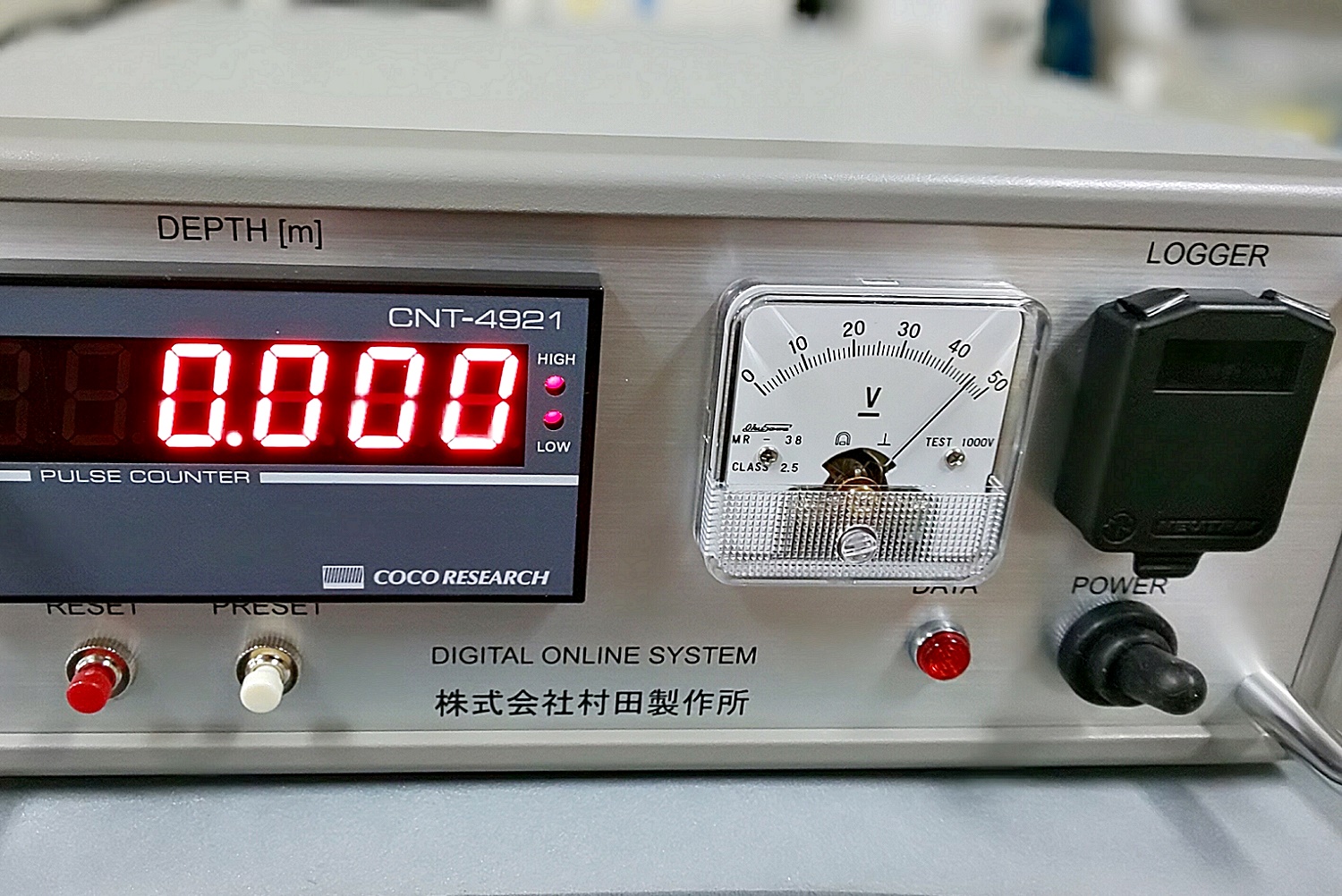

デジタルオンラインシステム

デジタルオンラインは、ら孔や塩ビ管などの非磁性管内の孔曲がり測定に最適な測定器です。
電子コンパスと3軸加速度計を内蔵したセンサーをボーリング孔に入れて 所定の深度で静止させ、傾斜角と方向角を検出します。
電子コンパスで方向角を検出する構造の為、周囲に鉄類等の磁性体が無い状況での計測が前提となります。またセンサーの 回転角度(ロール角)検出からツールフェース角度も測定可能で、キー方位測定にも対応できます。
本システムによってボーリング孔の孔曲がりが、効率良くかつ高精度に、そしてリアルタイムで計測可能になりました。

主な仕様用途

ボーリング孔の掘削精度確認（孔曲がり変位の計算）
※主な計測対象孔
・調査ボーリング孔
・探査孔(塩ビ管立込み時)
・溝付傾斜計孔（ねじれ測定）　等

製品についての資料

本計測機器の資料は下記よりダウンロード可能です。
なお、資料はPDFファイルになっており、閲覧にはAdobe社のAcrobat Readerが必要です。

本製品の主な利点

• 非磁性管（ら孔・塩ビ管等）での孔曲がり測定に最適
• 最小測定径VP40塩ビ管から測定可能
• 磁気の影響を受ける為、鋼管（ケーシング）立込みでの計測は不可
• 1回あたりの測定時間が短時間で終了
• 簡易操作に特化した計測用ソフトウェア

製品導入のメリット

本製品をご使用いただくことにより下記のような効果が見込まれます。

• 各種ボーリング孔の孔曲がり変位量が短時間で効率的に求められる。
• 挿入型傾斜計用のガイドパイプのねじれ変位が精度良く計測可能である。
• ツールフェース角度検出によりボーリング掘削方向管理が効果的に実施可能になる。

製品の仕様

本製品の仕様一覧になります。

※仕様の詳細についてはカタログでご確認下さい。
※仕様・外観などは予告なく変更することがありますのでご了承ください。

価格・納期

価格：オープン価格
納期：受注生産品になります。

※お電話またはメールでお問合せ下さい。改めてお見積り申し上げます。
