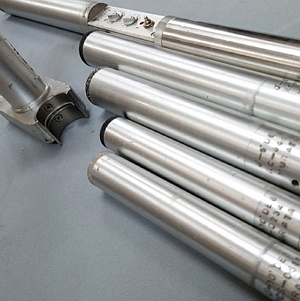

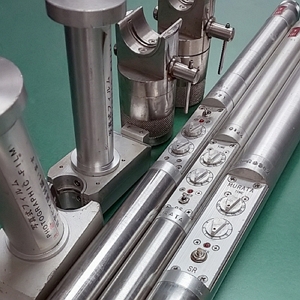

村田式坑井記録傾斜儀
シングルショット
村田式坑井記録傾斜儀はシングルショットの名称で皆様によく知られております。フィルム撮影式1測点1データ型の孔曲がり測定器になります。鉛直孔・斜孔・水平孔に
合ったコンパスを測定器に接続して傾斜方位を測定します。
シングルショットの主な利点
・ら孔や塩ビ管内での孔曲がり状況を測定できます。
・操作方法が簡単で計測作業終了後すぐに現像して孔曲がり結果がわかります。
・タイプSR(35mm)とタイプSS(27mm)の2種類をご用意。
リース期間
・最低使用期間15日間(弊社発送から弊社帰着日まで)
・16日以降は1日毎の加算(長期割引き有り)
機器構成
・シングルショット測定器セット及び外筒ケース
(本体・カメラ部・コンパス・フィルム充填器・フィルム現像タンク・備品・マニュアル)
・フィルム及び現像液(各1本毎に付けて発送します)
・40.5ボーリングロッドレジューサ／スペーサーもしくはワイヤソケット(どちらか)
消耗品など
フィルム(30枚入)・現像液・フィルム収納袋
その都度ご用命ください。
測定器についての資料
シングルショット製品資料は下記をご覧ください。
村田式デジタル型シングル/マルチショット

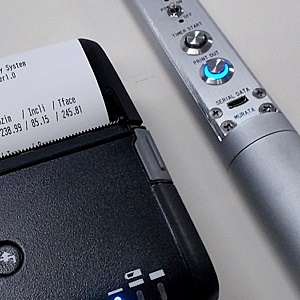

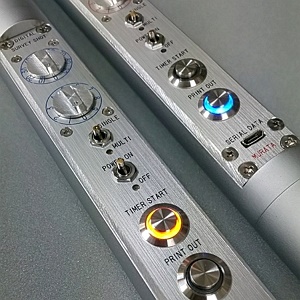

Digi-SHOT M2
2019年10月販売開始 弊社村田式坑井記録傾斜儀(シングルショット)の後継機種になります。
デジタルシングル/マルチショット(Digi-SHOT)は弊社製シングルショットの後継機種として開発されました。デジタル式の孔曲がり測定器になります。高精度3軸磁気センサーと3軸加速度センサーにより傾斜方位そしてツールフェース角を測定します。シングルモード(1回測定)かマルチモード(5回連続測定)かを選択できます。2019年10月からサービスを開始した新製品になります。
Digi-SHOT M2 の主な利点
・ら孔や塩ビ管内での孔曲がり状況を測定できます。
・操作方法が簡単なので計測終了後すぐにデータ出力し孔曲がり結果がわかります。
・外径30.0mm・重量約1.5kgなので小型かつ軽量の測定器です。
リース期間
・最低使用期間15日間(弊社発送から弊社帰着日まで)
・16日以降は1日毎の加算(長期割引き有り)
機器構成
・Digi-SHOT測定器セット及び外筒ケース
(本体・専用電池・備品・USBケーブル・マニュアル)
・レシートプリンター・スマートフォン
・40.5ボーリングロッドレジューサ／スペーサーもしくはワイヤソケット(どちらか)
・地熱井等の高温坑内に対応する耐熱耐圧外筒セットもご用意
消耗品など
レシートプリンター用紙
専用バッテリー
その都度ご用命ください。
測定器についての資料
Digi-SHOT M2 製品資料は下記をご覧ください。
ジャイロ式孔曲がり計測
主に鋼管内の孔曲がり計測
ジャイロシステムはMEMSジャイロと加速度計を内蔵したジャイロセンサーをケーシングに沿ってトレースさせながら計測し、データを保存します。測定後、瞬時に変位量を自動計算して孔曲がりの三次元形状を求めます。
鋼管（ケーシング）中に直接センサーを挿入して計測できるのが最大の特長です。
ジャイロ孔曲がり計測の主な利点
・ケーシング内に直接センサーを挿入して測定可能です。
（測定用のガイドパイプなどが不要）
・鉄ケーシングなどの磁気の影響を受けずに測定可能です。
・現場に合わせて様々な孔径に対応した計測を実施します。
（最小径：38ｍｍ 最大径：1,000ｍｍ 弊社計測実績）
・短時間で測定作業が完了し、その場でのデータ確認が可能です。
リース期間
・最低使用期間15日間(弊社発送から弊社帰着日まで)
・15日・1か月・2か月・3か月からお選びください。
・機材搬入時にオペレーション操作説明をさせていただきます。
機器構成
・ジャイロセンサー・セントラライザー（ご使用孔径に合わせて）・
・ウィンチ(アーマードケーブル巻き)・深度シーブ・三脚
・地上装置インターフェース・ノートパソコン
・水平孔の場合は、押し込み用ロッド
消耗品など
特に無し
測定器についての資料
ジャイロシステム製品資料は下記をご覧ください。
デジタルオンラインシステム
主にら孔内の孔曲がり計測
磁気式孔曲がり計測器であるデジタルオンラインは、主にら孔内や塩ビ管内などの非磁性管内の孔曲がりに最適な測定器です。電子コンパスと高精度の傾斜計を内蔵したセンサーを測定孔に下ろし深度における方位角傾斜角を連続的に収集します。
磁気式孔曲がり計測の主な利点
・非磁性管内の孔曲がり計測に最適です。
（ケーシング内は不可）
・VP40径からの小孔径に対応できます。
・短時間で計測作業が終了します。
・傾斜角、方位角、ツールフェースがリアルタイムでPC上に表示され、現場で孔曲がり方向等がすぐ確認できます。
リース期間
・最低使用期間15日間(弊社発送から弊社帰着日まで)
・15日・1か月・2か月・3か月からお選びください。
・機材搬入時にオペレーション操作説明をさせていただきます。
機器構成
・磁気式センサー・セントラライザー（ご使用孔径に合わせて）・
・ウィンチ(アーマードケーブル巻き)・深度シーブ・三脚
・地上装置インターフェース・ノートパソコン
・水平孔の場合は、押し込み用ロッド
消耗品など
特に無し
測定器についての資料
デジタルオンラインシステム製品資料は下記をご覧ください。
